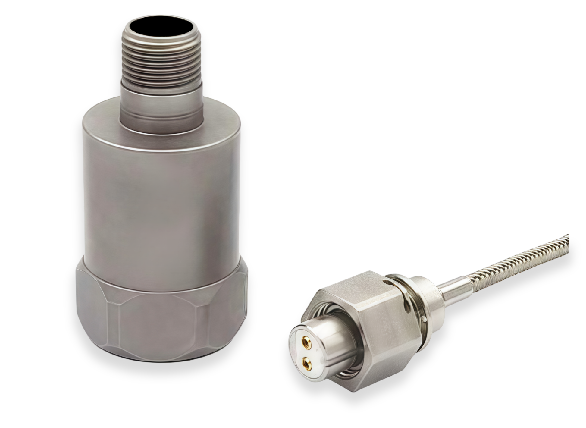

高温型加速度传感器-H37BS
产品描述
H37BS系列压电加速度传感器是一款专为耐高温环境设计的产品，其核心为采用压缩模式的陶瓷晶体敏感元件，具备高分辨率输出信号的显著特点。该传感器基于压电陶瓷的固有特性，通过低噪声线缆输出电荷信号，实现了信号与外壳的有效隔离。为确保产品在高温环境下的密封性，外壳采用高温合金材料，并通过激光焊接技术进行封装。输出连接头则采用微型玻璃绝缘连接器，以保障在不同环境下使用的信号输出稳定性。H37BS产品底部设计有M5/10-32螺纹孔，便于将加速度传感器牢固地安装于待测物体上。得益于其宽频带响应和耐高温特性，H37BS系列压电加速度传感器特别适用于高温环境下动态加速度及振动的测量。
特点
顶端接头方案
底部螺柱安装
金属焊接密封
外壳隔离
宽频带响应
应用
高温振动监测
发动机测试
燃气涡轮检测
航空模态分析
排气系统测试
规格参数
量程 | ±1000g | ||
灵敏度(典型值) | 10 pC/g | 50 pC/g | 100 pC/g |
灵敏度(最小值) | 9.5 pC/g | 47.5 pC/g | 95 pC/g |
频率响应 ±1db | 1-10000 Hz | 0.1-6000 Hz | 0.1-3000 Hz |
频率响应 ±5% | 10-6500 Hz | 10-3000 Hz | 10-2000 Hz |
谐振频率 | 33 kHz | 20 kHz | 15 kHz |
横向灵敏度 | <5 % | <5 % | <5 % |
温度响应 (-55 ~ 482°C ) | ±15% | ±15% | ±15% |
非线性 | ±1%FSO | ±1%FSO | ±1%FSO |
重量 | 80 g | 95 g | 110 g |
冲击极限 | 5000g | 5000g | 2000g |
容值(名义值) | 300 pF | 550 pF | 1000 pF |
通用参数 | |||
内阻(@100Vdc) | >1 GΩ | ||
内阻@ +482ºC | >100 KΩ | ||
接地 | 外壳隔离 | ||
绝缘阻抗(@100Vdc) | >100 MΩ | ||
操作和存储温度 | -55°C ~ 482 °C | ||
防护 | 金属焊接密封 | ||
外壳 | 高温合金 | ||
敏感元件 | 压电陶瓷 | ||
