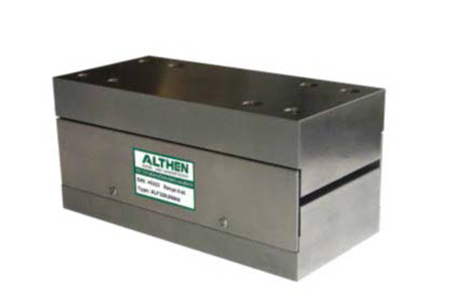

侧向载荷和力矩抑制力传感器-ALF320
产品描述
ALF320 是双目弯曲梁称重传感器的重型变体。它旨在用于纯力测量，但针对涉及大力矩/力臂的应用。称重传感器设计为用螺栓固定在大而平坦的表面上，并用作支撑悬臂梁的支架。如果系统中某处允许热膨胀，则可以在两端使用悬臂支架称重传感器来完全支撑梁。ALF320 也可以安装在地板或天花板上，以几乎相同的方式充当支柱支撑。ALF320 能够在不影响测量的情况下支持大的侧载。
双眼弯曲梁结构具有良好的力矩免疫力，因此力施加点的变化误差非常小。该点不仅可以在沿悬臂梁的距离方面变化，而且可以在围绕梁的轴施加小扭矩的方式上变化。虽然称重传感器会补偿引起的误差，但每个范围都有一个最大支撑力矩。标准 FLF320 称重传感器可以承受半米全悬臂的全额定负载。请务必联系我们的工程部门，讨论适合任何负载应用或范围的称重传感器选择。
特点
弯矩甩悬臂支架式
满载范围：5 - 50kN
张力、压缩和双向
额定输出合理化：1mV/V
非线性/迟滞：0.05/0.05% RL
高结构刚度
规格参数
| 规格参数 | 单元 | |
| 测量范围 | 5kN, 10kN, 50kN | |
| 非线性 - 终端 | ±0.05 | % RL |
| 磁滞现象 | ±0.05 | % RL |
| 蠕变-20分钟 | ±0.05 | % AL |
| 重复性 | ±0.02 | % RL |
| 额定输出 - 标称 | 1.2 | mV/V |
| 额定输出 - 合理化 | 1 | mV/V |
| 负载方向 | 拉伸、压缩、双向 | |
| 合理化公差（适用于单向校准） | ±0.1 | % RL |
| 输出对称性 | ±0.2 | % AO |
| 疲劳寿命 | 10^8 | ±RL cycles |
| 零负载输出 | ±8 | % RL |
| 温度对每°C额定输出的影响 | ±0.005 | % AL |
| 温度对每°C零负载输出的影响 | ±0.01 | % RL |
| 温度范围 - 补偿 | -10~ +50 | °C |
| 温度范围 - 安全 | -10~ +80 | °C |
| 激励电压 - 推荐 | 10 | V |
| 激励电压 - 最大值 | 20 | V |
| 电桥电阻 | 700 | Ω |
| 绝缘电阻 - 最小值为 50Vdc | 500 | MΩ |
| 过载（施加在称重传感器表面）-安全 | 100 | % RL |
| 过载（施加在称重传感器表面）-极限 | 200 | % RL |
| 过载（距离称重传感器表面500毫米）-安全 | 25 | % RL |
| 过载（从称重传感器表面施加500毫米）-终极 | 50 | % RL |
| 极限侧载能力 | 100 | % RL |
| 防护等级 | IP65 | |
| 重量（不包括电缆） | 18~20 | g |
